R-MSM評価キットのプリント基板情報

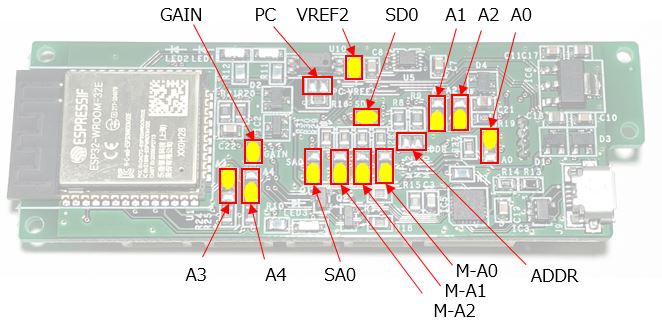

センサデバイスの配置

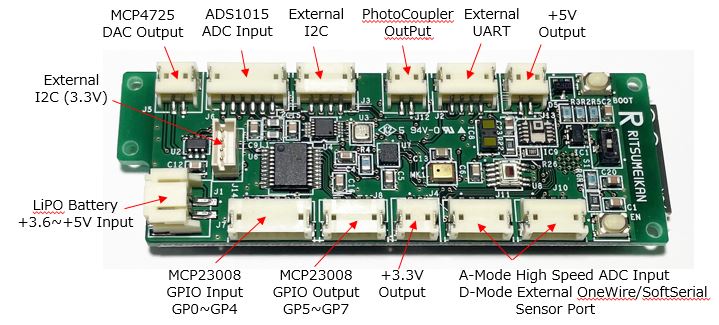

接続コネクタの配置

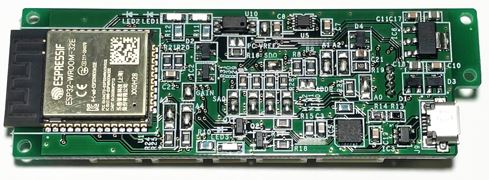

基板裏面

コネクタ

センサモジュールに搭載しているコネクタと、それに接続するケーブルの推奨品

No.	コネクタ種類	品番	適合するコネクタ品番	推奨ケーブル
1	USB 端子	ZX62R-B-5P	USB Micro B (male)	USB CABLE A-MICROB(2A L0.5m)
2	LiPO バッテリー端子	S2B-PH-SM4-TB	JST PH 2p (male)	JST PHコネクタ 2ピン AWG24
3	2ピンコネクタ	S2B-ZR-SM4A-TF	JST ZR 2p (male)	A02ZR02ZR28H203B,  A02ZR02ZR28H305B
4	4ピンコネクタ	S4B-ZR-SM4A-TF	JST ZR 4p (male)	A04ZR04ZR28H203B
5	6ピンコネクタ	S6B-ZR-SM4A-TF	JST ZR 6p (male)	A06ZR06ZR28H203B

（　2ピン、4ピン、6ピンコネクタに接続する推奨ケーブルは両端にコネクタが付いています。必要に応じてカットしてご使用ください。　）

バッテリー

標準のセンサモジュールケースに格納できるリチウムポリマーバッテリと、その充電器
大容量USBモバイルバッテリー

No.	品名	推奨品
1	Lipo バッテリー	DTP502535（PHR) 3.7V 400ｍAh
2	USB LiPo バッテリー充電器	Adafruit Micro Lipo – USB LiIon/LiPoly charger – v2 Product ID: 1304
3	大容量 USB モバイルバッテリー	Anker PowerCore 10000

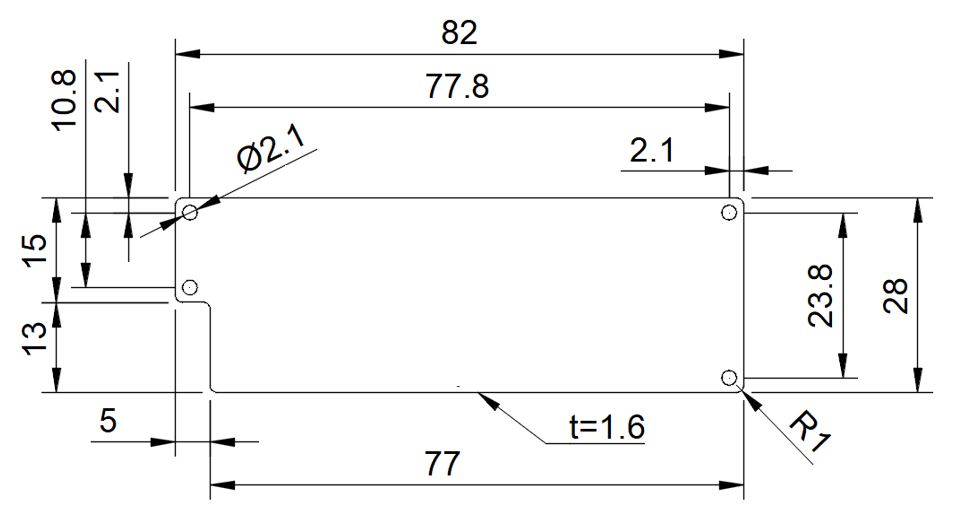

基板寸法図

基板の取り付けネジはΦ2mmを使用してください

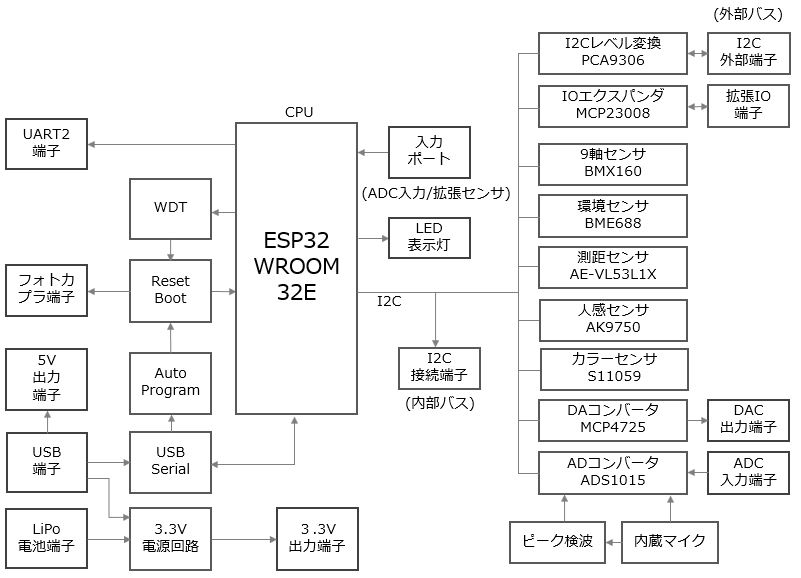

ブロック図
