PoE対応ゲートウエイの設置

Contents

PoE対応ゲートウエイの設置
◆　フィールド実験
◆　RaspberryPI4の設定
◆　PoE対応有線LAN

PoE(Power over Ethernet)とは、1本の有線LANケーブルを使って、通信と電源供給を同時に行うシステムです。PoE構築のためには、イーサネットケーブルに電源供給できるPoE対応ハブとゲートウエイでは電源線と信号線を分離するスプリッターが必要です。

また、PoEハブは通常のハブと同じように使えますが、そこに接続する機器がPoE対応有線LANに接続しても問題ないことを事前に確認してください。

PoEのイメージ図を挿入

◆　フィールド実験

工場内の状況を観察するためにIPカメラが設置されているケースが多く、そのIPカメラはPoE対応の有線LANケーブルに接続されているケースが多いようです。また、IPカメラの設置場所は高所であるため、センサモジュールとの無線通信(BT)にも有利です。
この環境をセンサモジュールを使ったネットワーク構築に利用することで、インフラ構築に新たに発生するコストを抑えました。

◆　RaspberryPI4の設定

RaspberryPI4はデータの中継器として使用するために、ディスプレイ/キーボード/マウスを接続しなくても、リモートで使えるように設定します

有線LANの設定の他、基本的な設定を済ませた後、以下の設定を行います。詳細は、https://sip-sses.net/gateway/　をご覧ください。

ディスプレイが接続されてなくても問題ないように、ディスプレイの設定を変更
SSH, VNCのリモートアクセスできるように設定　
Node-REDが電源ONと同時に起動するように設定
Node-REDのフローを記述（インストール）

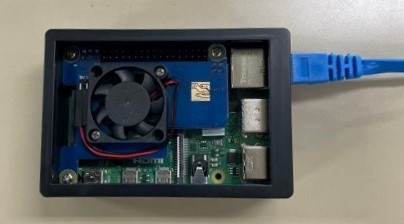

以上の設定で、準備完了です。PoE対応の有線LANケーブルにRaspberryPI4の本体だけを接続することで、ゲートウエイとして動作するようになります。

◆　PoE対応有線LAN

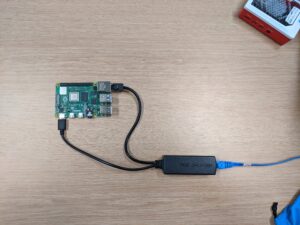

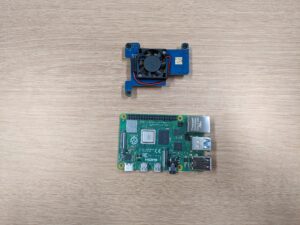

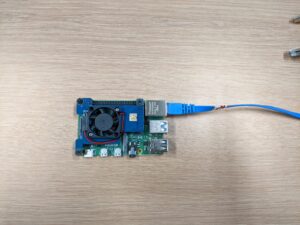

以下に、スプリッターを使った事例を示します。写真の青色LANケーブルは、PoE対応のハブに接続されており、信号と同時に電源が供給されています。これを、市販されているRaspberryPi4専用のスプリッターを使ってLANの信号ラインと電源ラインの２つに分離し、以下のようにゲートウェイのイーサネットコネクタと電源のUSBコネクタに接続します。
